主要技術參數
Main parameter |
|

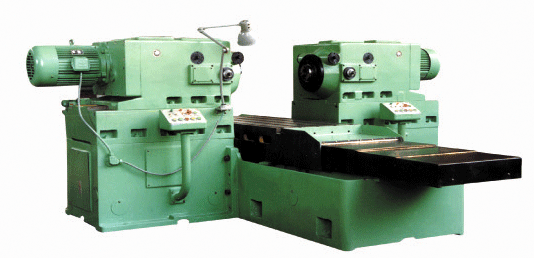

ZHX-W-630 |

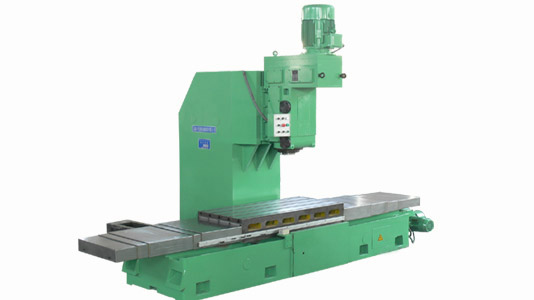

ZHX-L-630 |
|
工作臺面積（長*寬）
Table Working Area(LXW) |
I |
mm |
1400*630 |
|
Ⅱ |
2200*630 |
|
工作臺******行程
Max.Table Travel |
I |
mm |
1600 |
|
Ⅱ |
2500 |
|
T型槽（槽數*槽寬*距離）T-grorve(No.XWXDistance) |
mm |
5*22*135 |
|
主軸端部號
Main Shaft Range |
|
No.50(Ф128.57) |
|
主軸滑套直徑
Main Quil Dia. |
mm |
220 |
|
主軸滑套移動量
Main Quil Travel |
mm |
70 |
|
******刀盤直徑
Max.Disc Dia. |
mm |
400 |
|
主軸轉速級數
Spindle Speed Grade |
|
2組8級 |
|
主軸轉速范圍
Spindle Speed Range |
低速組I |
rpm |
40-272 |
|
高速組Ⅱ |
95-665 | |
| |
|
主要技術參數
Main parameter |
|
ZHX-W-630 |
ZHX-L-630 |
|
電機功率
Motor Power |
KW |
7.5 or 11 |
|
工作臺進給級數
Working Table Feeding Step
|
|
3組8級 |
|
工作進給范圍
Working Table Feeding Range |
Ⅰ |
mm/min |
32-160 |
|
Ⅱ |
63-315 |
|
Ⅲ |
125-630 |
|
工作臺快速進給量
Rapid Feedrate of Table |
mm/min |
4400 |
|
******進給力
Max.Feeding Force |
KN |
25 |
|
工作臺進給電機功率
Working Motor Power |
KW |
1.5 |
|
快速進給電機功率
Rapid feeding Motor Power |
KW |
2.2 |
|

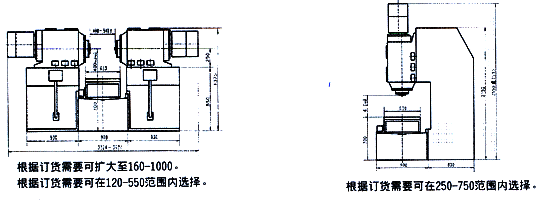

機床外形尺寸（長*寬*高）
Overail Dimension (LXWXH) |
Ⅰ |
mm |
4480*3624*1375 |
4542*1800*2600 |
|
Ⅱ |
6180*3624*1375 |
6242*1800*2600 |
|
機床重量 Weight |
I |
T |
10 |
9 |
|
Ⅱ |
11 |
10 | | |
